- 3축 수치제어 방식을 채택하여 복잡한 형상의 3차원 파이프 벤딩을 자동으로 연속작업이 가능합니다.
- 기존의 CNC Bender의 복잡한 기능 및 Program을 단순화 시켜 입력 및 조작이 간편합니다.
- 한글 화면에 의한 B.R.F Data 입력으로 초보자도 기계조작이 가능합니다.
- 유압 Servo Valve를 채택하여 벤딩 반복정도가 높습니다.
- Data의 저장, 수정, Spring Back 보정 및 자기진단 등의 기능을 가지므로 유지관리가
편리합니다.
- 자동차(머플러, 창틀, 의자) ㆍ 조선배관ㆍ건축인테리어ㆍ항공기ㆍ발전설비ㆍ보일러ㆍ공조기 등
| 항목＼Model | YGB-25  |
YGB-30 |
YGB-40 |
YGB-50 |
YGB-65 |
YGB-80 |
YGB-90 |
YGB-120 |
|
|---|---|---|---|---|---|---|---|---|---|
| C.N.C 제어축수 No.Of Numerically Controlled Axes |
3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | |
| 벤딩능력/OD×T(㎜) Bending Capacity |
21.7×2.8 | 27.2×2.9 | 34×3.4 | 48.6×3.7 | 60.5×3.9 | 76.3×5.2 | 89.1×5.5 | 114.3×6.0 | |
| 최대 벤딩 반경(㎜) Max Bending Radius |
100 | 120 | 180 | 200 | 250 | 300 | 350 | 400 | |
| 파이프 유효길이 (맨들 사용시) Pipe Length (With Mandrel) |
1800 | 1800 | 2800 | 2800 | 3000 | 3000 | 4000 | 4500 | |
| 벤딩 각도 Bending Angle |
0~190° | ||||||||
| 회전각도 Ratation Angle |
0~±360° | ||||||||
| 공정수 Process Number |
1~20 | ||||||||
| 동작속도 Speed |
벤딩(°/sec) Bending |
20~90 | 15~60 | 12~40 | 10~30 | 8~25 | 5~18 | ||
| 회전(°/sec) Rotation |
30~150 | 30~120 | 20~100 | 20~80 | 15~60 | 5~20 | |||
| 이송(㎜/sec) Feeding |
250~800 | 200~500 | 150~400 | 150~400 | 100~350 | 100~350 | |||
| 기계정도 Repeatability |
Bending |
±0.1° | |||||||
| 회전(°/sec) Rotation |
±0.1° | ||||||||
| 이송(㎜/sec) Feeding |
±0.1㎜ | ||||||||
| 1차측 전원 Power Source |
AC3Ø × 220V/380V × 60Hz | ||||||||
| 전기용량(Kw) Electric Capacity |
9 | 11 | 15 | 19 | 23 | 27 | 32 | 45 | |
| 기계크기 Demensions |
W | 750 | 800 | 850 | 850 | 1050 | 1150 | 1300 | 1400 |
| H | 1050 | 1050 | 1050 | 1100 | 1150 | 1300 | 1400 | 1450 | |
| L | 3000 | 3100 | 4200 | 4300 | 4800 | 5000 | 6500 | 8100 | |
| 기계중량(㎏) Weight |
1600 | 2500 | 2750 | 3850 | 4800 | 5500 | 6900 | 8500 | |
ㆍ재질기준 : 항목점 2,500㎏/㎠, 안장강도 4,500㎏/㎠ ㆍWiper Die : Option

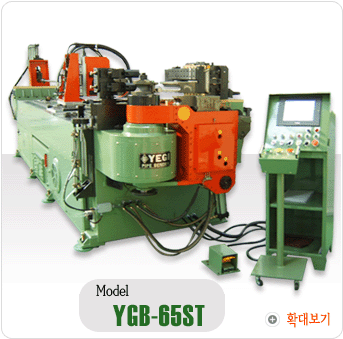

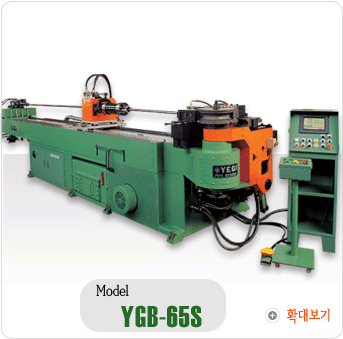

ㆍS : 1단용 ㆍST : 2단용
